JHORN HYPER

  • ジェイホーンハイパー JHORN HYPER
  • ジェイホーンハイパー JHORN HYPER

防水構造 (特許出願済) 音道からの被水を防ぐ防水構造

開口部からの水の浸入を防ぐ防水カバーをはじめ、内部には水返しや防水壁を設けた防水構造。あらゆる方向からの被水に対応します。

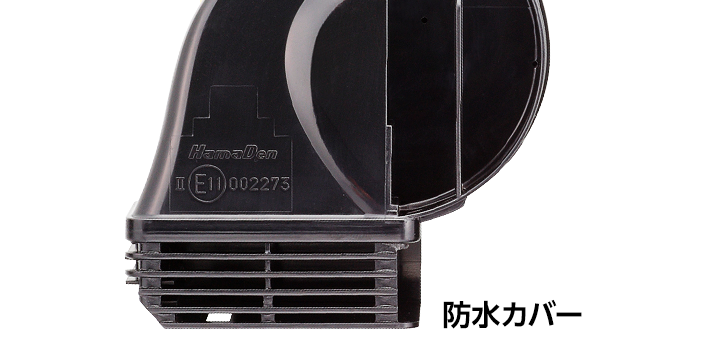

防水カバー

前方高圧向上構造 (特許出願中) 指向性を前方に向かせる構造

開口部には大型のトランペット形状を使用することでコンパクトボディでありながら、114db/1mの大音量を実現。

スリムデザイン 取り付け場所を選ばないスリムデザイン

製品サイズ

製品サイズ

配線方法

既設ホーンの数や端子の種類は車種により異なりますので、あらかじめ下記を参考にご確認ください。詳しくは販売店にご相談ください

既設ホーン数
ダブル仕様ダブル仕様 シングル仕様シングル仕様
既設ホーンの端子数
2端子*1

2端子

既設ホーンの配線をそのままお使い頂けます。 リレー・ヒューズと配線(アース線を含む)の追加が必要となります*2 詳しくは取付要領書をご覧下さい
既設ホーンの端子数
1端子*1

1端子

アースのための配線が必要となります。*2

アース配線

リレー・ヒューズと配線(アース線を含む)の追加が必要となります*2 詳しくは取付要領書をご覧下さい

JHORN端子

  • *1ジェイホーンは、JISの標準平型端子ですが、既設ホーンの端子種類が異なる場合、車両側端子を変更する必要があります。
  • *2市販されているハーネスなどをご使用下さい。

製品仕様

型式 JHDNX-B
品番 272000-335
カラー ブラック
定格電圧 DC12V
電流 M A X 5 A × 2
音圧 117dB / 1m・111dB / 2m・100dB / 7m (前方での計測値)*
周波数 480Hz (High)・400Hz (Low)
入数 High1個・Low1個
メーカー希望小売価格 オープン価格

* 本製品は道路運送法上の保安基準に適応していますが、取り付け方法・位置によっては車検適合外になる場合があります。

警告

同梱されている取付要領書の内容を必ず守ってください。誤った取り付けをした場合、ホーンが鳴らない・車両ヒューズが切れる・車両のコントローラーに影響を与えるなどの不具合が発生し、故障や事故につながるおそれがあります。詳しくは、販売店にご相談下さい。

注意

  • 本品は自動車専用12V専用です。その他にご使用になりますと、故障や事故等のおそれがあり危険です。
  • 別途ホーンハーネスセット等が必要な場合があります。(上図配線方法参照)
  • 取り付け方法および配線方法について、ご不明な点は販売店にご相談ください。
  • ホーン内部に水が入ると故障の原因となりますので、トランペット開口部を下向きにして取り付け、開口部から水が入らないようにしてください。
  • ホーンが正常に鳴らなかったり、取り付け部位の破損のおそれがありますので、ホーンは車両鉄板部の剛性のある場所に確実に取り付けてください。
  • 車両ナンバー交付後に取り付けてください。
  • 取り付け方法.位置によっては、音量および性能の低下や音の反響・こもりなどにより、道路運送車両法の保安基準に適応できない場合があります。また、車種によっては、年式・グレード・オプション品の有無により取り付け方法が変化し、保安基準を満たさず車検適合外となる場合があります。
  • 記載データは2014年3月現在のものです。仕様サイズなどは改良のため、予告なく変更することがあります。
  • 商品の色は印刷の為、実際の色とは異なる場合があります。
